型番:SS-M2S-HS03 / JAN:4529724012213

ファン付M.2 SSD用ヒートシンク
25mm冷却ファンを搭載したM.2専用ヒートシンク



N-M2S-HS03はM.2 SSD専用のファン付ヒートシンクです。
静音性と冷却性を兼ね備えた25mm冷却ファンと
放熱性が高い2mm厚のアルミニウムと
熱伝導率が極めて高い超低硬度放熱シリコーンパッドを
組み合わせる事で熱暴走を効果的に抑えます。

パッケージ内容
ヒートシンク・冷却ファン・放熱シリコーンパッド1枚・固定用絶縁テープ・説明書

材質:アルミニウム(2.0mm厚) /  処理:黒アルマイト

パッケージ寸法:約110mm×145mm×15mm / 総重量:約35g
※付属の放熱シリコーンパッドの色は画像と異なる場合が御座います。

※本製品の販売元は 株式会社親和産業 となります。




SS-M2S-HS01
M.2 SSD用ヒートシンク




SS-M2S-HS02
M.2 SSD用ヒートシンクカバー



SS-M2S-HS03
ファン付M.2 SSD用ヒートシンク



RDM2510S
M.2用ヒートシンクに最適。



N-M2S-FSTY
M.2 SSD用ファンステイ




N-M2SPCI-FSTY
M.2 SSD変換PCI用ファンステイ


冷却ファンを搭載した M.2 SSD専用ヒートシンク。
  冷却性と静音性を兼ね備えた[25mm冷却ファン]と 放熱性の高い[2mm厚のアルミニウム]
  熱伝導率が極めて高い[日本製の超低硬度放熱シリコーンパッド]を組み合わせることで
  冷却性に特化した M.2 SSD(2280)専用のヒートシンクを実現しました。


■ 冷却ファンには[X-FAN社製 / RDM2510S]を採用。
  従来の軸受けに比べ、油温上昇を抑制し、密閉性を向上させることで、油漏れや異物混入を防ぐなどの
  改良を施すことで[低ノイズ][低振動][高耐久性]のベアリングを可能にしました。
▽ RDM2510S スペック
  サイズ:25×25×10mm / 軸受:中空ベアリング[改良型流体軸受け] / 回転数:10000rpm ±15%
  風量:2.21CFM / 静圧:4.96mmH2O / ノイズ:22dBA / 期待寿命:30000時間
  コネクタ:3pin / ケーブル長:300mm / 定格:12V 0.08A

極めて高い熱伝導性絶縁性を両立させた日本製の放熱シリコーンパッドを採用。
 柔らかく粘着性があるため凹凸にも密着し、優れた熱伝導効果が得られます。
▽ スペック:超低硬度放熱シリコーンパッド
  サイズ:20×70×0.5mm / 熱伝導率:5.2W/m・k / 日本製 / 硬度:40 Asker C
  使用温度範囲:-40℃~180℃ / 難燃性:UL-94 V-0 / 入り数:1枚 ※規格値ではありません。
※付属の放熱シリコーンパッドの色は画像と異なる場合が御座います。

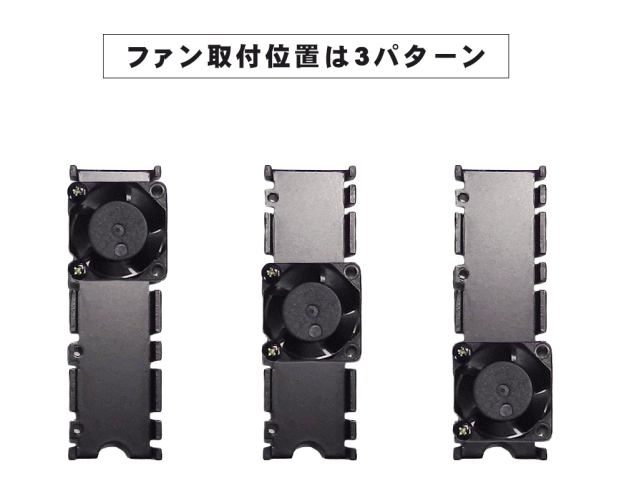

■ 熱源にピンポイントで冷却!! ファンの取付位置を3段階で調節可能。

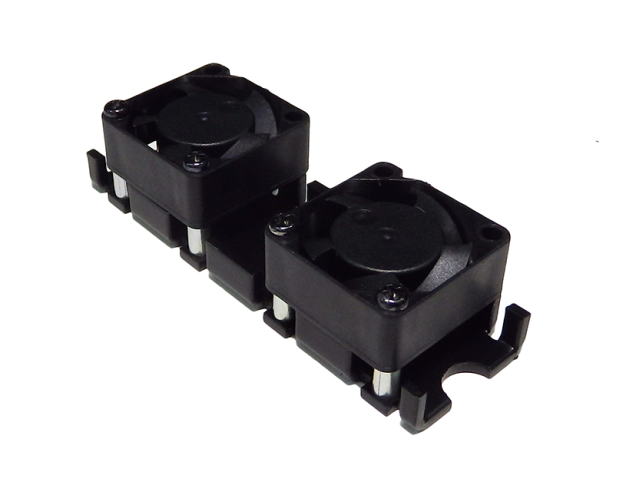

■ 25mm角ファンを最大2台まで搭載可能。
※本製品に付属しているファンは1台です。
※別途ご用意させる場合は弊社製品の[RDM2510S]をご購入下さい。単品販売しています。

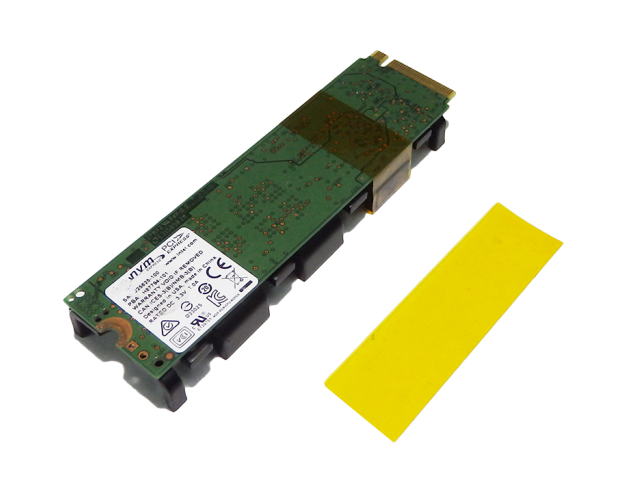

■ 再剥離可能な耐熱絶縁テープを用いる事でガッチリと固定出来ます。
 固定用耐熱絶縁テープは微粘着なので、製品ラベル等を傷付きにくい設計になっています。
 ※本製品を使用した際のM.2 SSDの製品保証を保証するものでは御座いません。
 ※本製品は取り外しを考慮して、製品ラベルに傷が付きにくい設計になっていますが、使用環境または
  使用製品によっては、本製品を剥がす際に製品ラベルに傷が付く場合が御座います。ご注意下さい。
▽スペック:耐熱絶縁ポリイミドテープ
 入数:2枚 / サイズ:15mm×50mm
 基材:25ミクロンポリイミドフィルム(厚さ:0.025mm) / 粘着剤:シリコン系 / 色:琥珀色
 全厚:0.069mm / 引張強度:5.3kg/cm / 粘着力:278g/cm(スチールに対して)167g/cm(銅に対して)
※注意事項:被着面のホコリ・油分・水分等は拭き取って下さい。テープを貼る際は十分に加圧して下さい。
※貼る際は、製品に合わせて余分なテープをハサミ等でカットしてご使用下さい。
▼ 製品の仕様
・ 材質 : アルミニウム / 板厚:2.0mm / 処理 :黒アルマイト

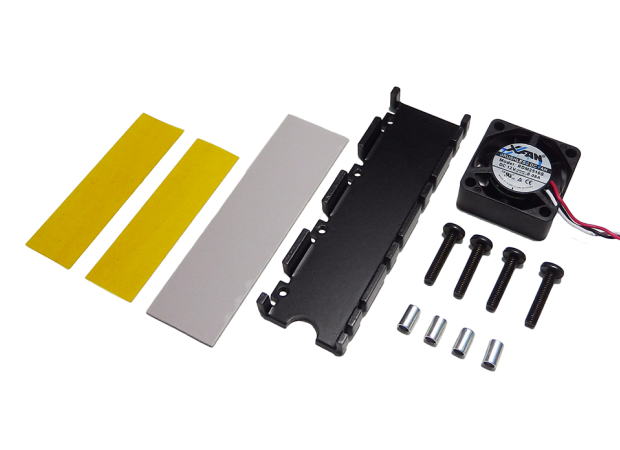

・ パッケージ内容:ヒートシンク・冷却ファン・放熱シリコーンパッド・固定用絶縁テープ・取付ネジ・説明書
・ パッケージ寸法 :約110mm×145mm×15mm
・ 総重量:約35g

■ 注意事項
・ 一部の筐体、又、筐体環境において、取付が出来ない場合が御座います。
・本製品は金属部品で構成されています。ショートしないように十分注意の上、取り付けてください。
・切断面のバリ取りは入念におこなっていますが、取付の際は怪我に十分ご注意下さい。
・本製品の使用によって生じた直接又は間接的な傷・損害・故障については
 弊社はその責任を負わないものとします。
・本製品に強い衝撃・無理な力を加えないで下さい。また加工・改造等はしないで下さい。
・お子様には本製品・付属品等に触れないようご注意下さい。怪我又は誤飲の恐れが御座います。
・製品の製造工程において軽微な擦り傷・若干のメッキムラが生じてしまう場合がございます。
・ファン固定用ネジが振動等によって緩む場合が御座いますので、定期的にご確認下さい。
