型番:N-FRAME-EATX
JAN:4562198674488

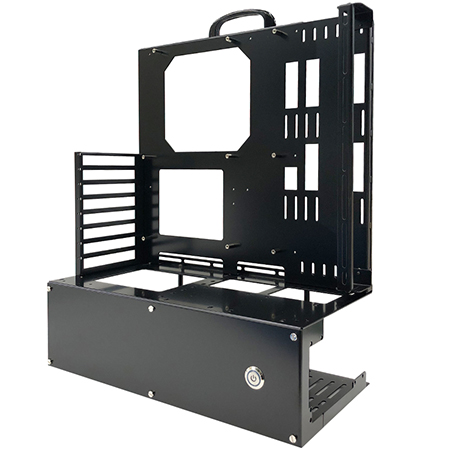

オープンフレーム ver.E-ATX
PCパーツの造形美を楽しむための大型オープンフレーム



本製品はmini-ITX・mini-DTX・micro-ATX・ATX・Extended-ATX
SSI-EEBまで幅広く対応可能な大型オープンフレーム。
角度調整式ラジエーターステイを搭載でパーツ構成に合わせて
オリジナリティー溢れるレイアウトが可能です。
グラフィックボードは垂直設置にも対応可能。※ライザ別売り

▽パッケージ内容
組立説明書・組立ネジ一式・LED付電源スイッチ・取っ手・ゴム足・ケーブルバンド
材質:鉄 / 処理:黒色塗装
製品寸法:横幅 約370mm × 奥行 約190mm × 高さ 約450mm ※取っ手含まず。
製品重量:約3.5kg ※フレームのみ。
パッケージ寸法:約400mm×400mm×70mm / 総重量:約3.9kg
日本製 / Made in JAPAN.
※本製品はお客様組立品となります。






N-FRAME-ITX
オープンフレーム ver.mini-ITX



N-FRAME-MATX
オープンフレーム ver.micro-ATX



N-FRAME-ATX
オープンフレーム ver.ATX



N-FRAME-EATX
オープンフレーム ver.E-ATX

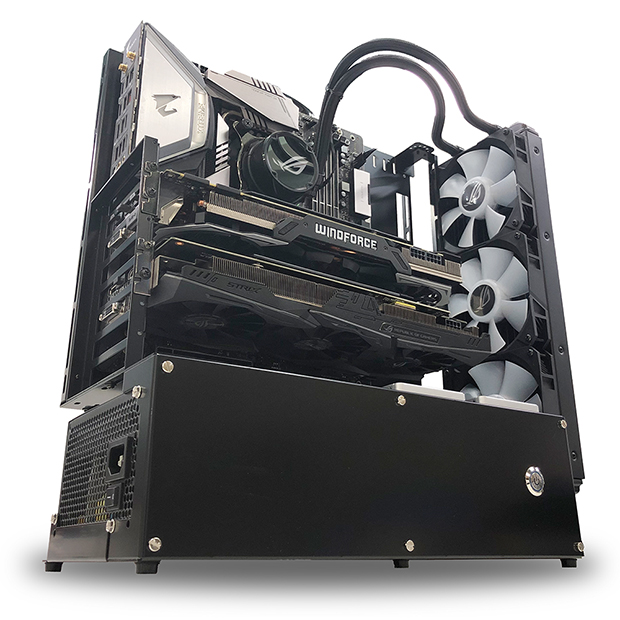

■ PCパーツが主役!! 様々なレイアウトが可能な大型オープンフレーム。
  mini-ITX・mini-DTX・micro-ATX・ATX・Extended-ATX・SSI-EEBまで対応可能です。
  パーツ検証用のPCフレームとしてもご使用頂けます。
■ グラフィックボードは垂直設置にも対応可能。(ライザーケーブル別売り)
  グラフィックボードのフロントを魅せる設置が可能です。垂直設置用のVGA保持ステイ搭載。
■ 取っ手付きで持ち運びにも最適です。
※ 取っ手は取り外し可能です。/ ※持ち上げる際は片手をフレーム底面に添えて持ち運び下さい。

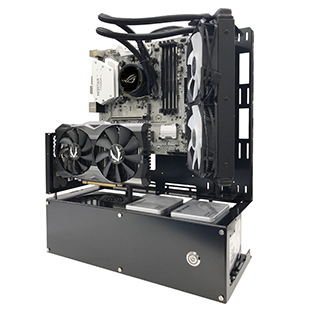

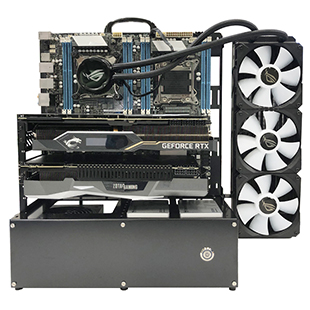

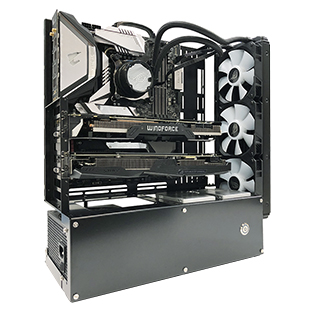

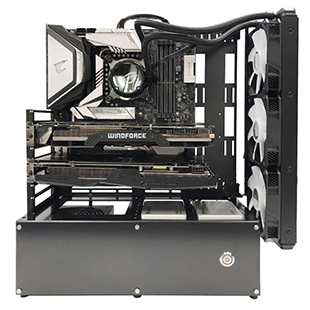

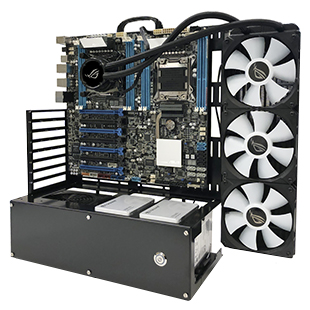

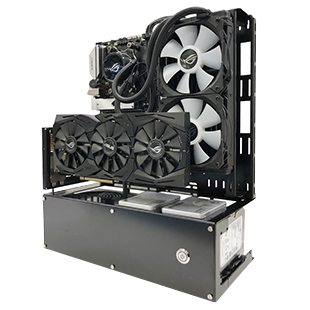

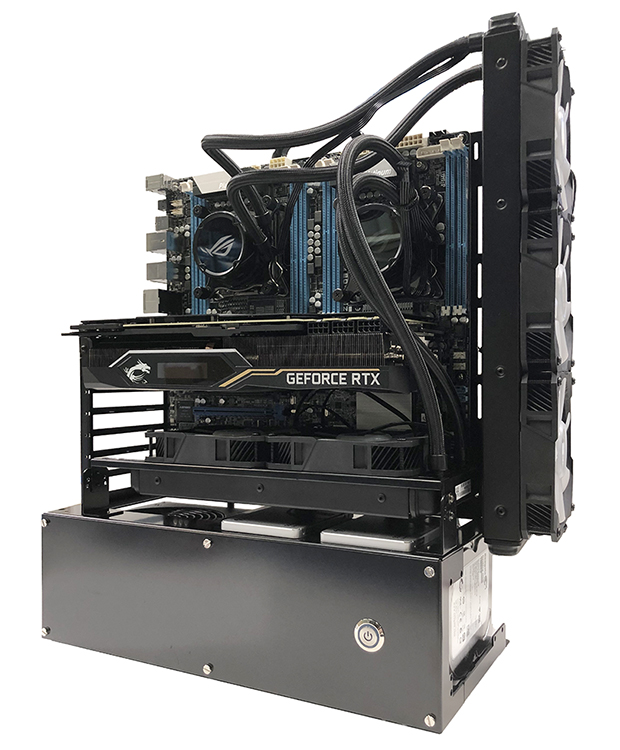

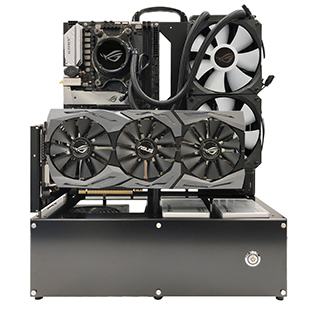

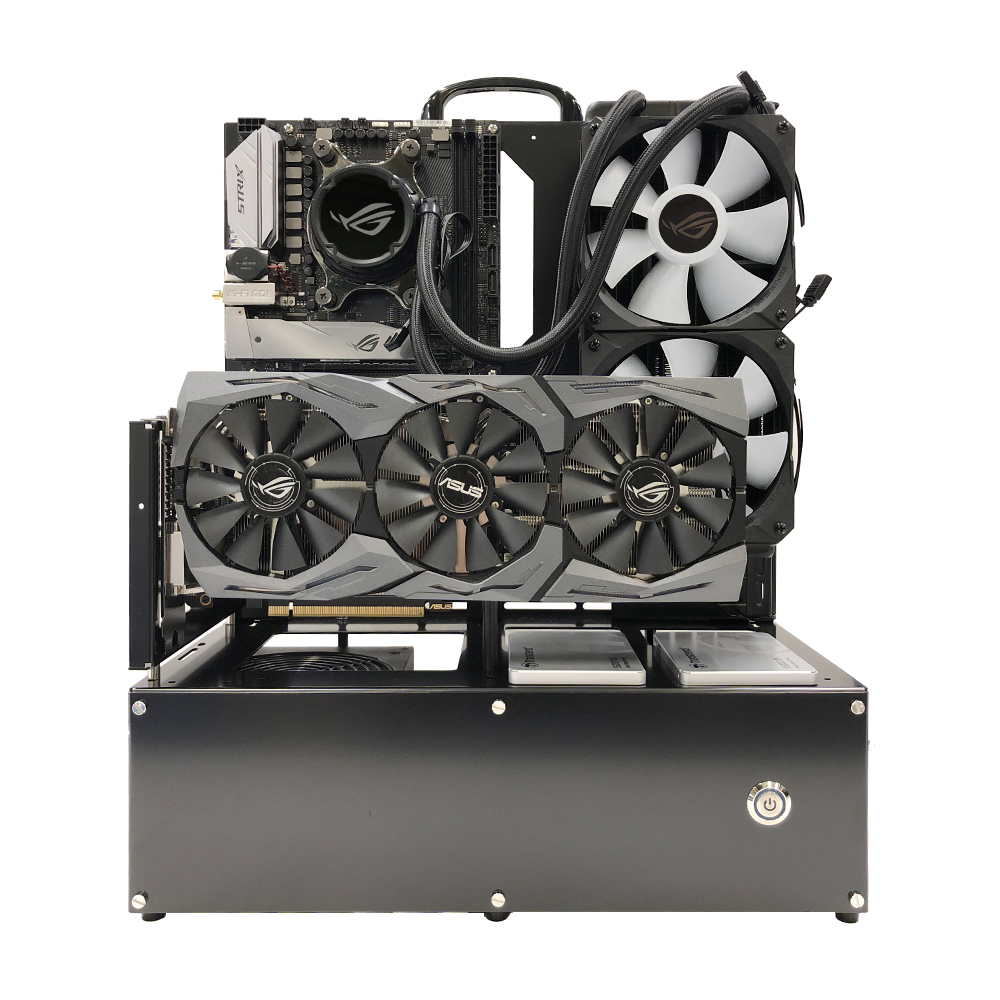

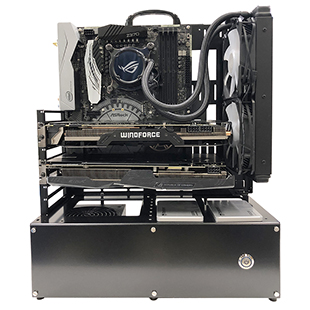

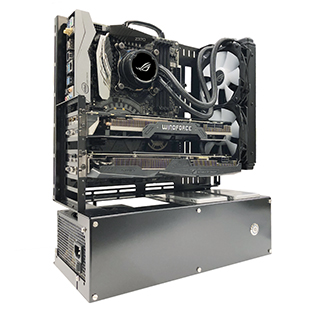

▽ レイアウト例 一覧








ラジエーター用の取付穴をフレーム側面と背面に搭載しております。
 (対応サイズ120mm/140mm/240mm/280mm/360mm)
※片側留めとなります。また240mm以上は一部ネジ留めができません。

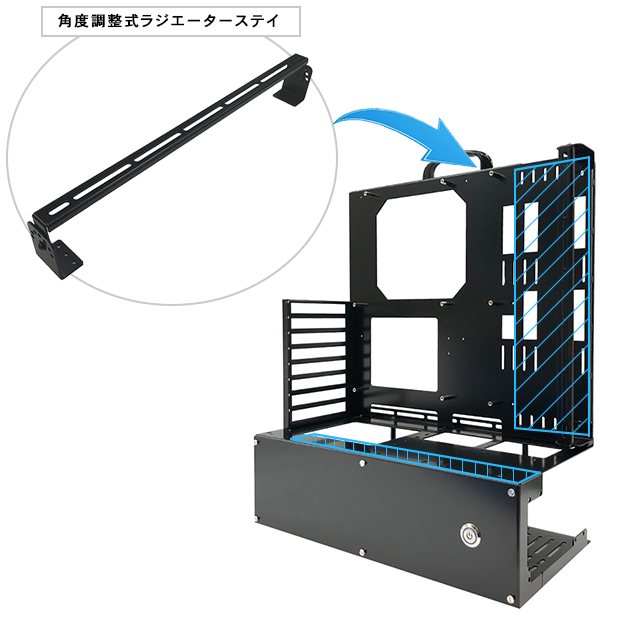

■ 角度調整式ラジエーターステイを搭載。より自由な配置を可能にしました。
 ラジエーターだけでなく、SSDやHDD等の取り付けも可能です。
 角度は [ 0°・ 30°・ 60°・ 90°・ 120°・ 150°・ 180°]の7段階の調整が可能です。
※片側留めとなります。また280mm以上は一部ネジ留めができません。 ラジエーターステイは1本となります。





ATX電源を最大2台まで取り付けが可能です。(電源は別売りとなります。)

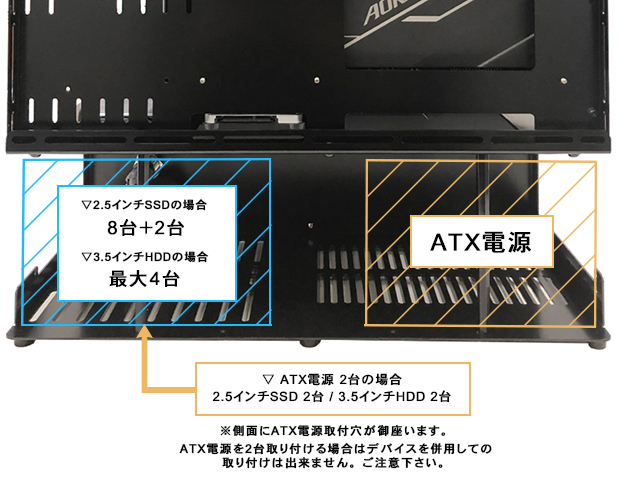

搭載可能なストレージ数は下記になります。
 ATX電源 1台の場合: 2.5インチ 8台 + 2台 / 3.5インチ 4台 まで取り付けが可能です。
 ATX電源 2台の場合: 2.5インチ 2台 / 3.5インチ 2台 まで取り付けが可能です。
※ストレージの取り付けは片側2点留めとなります。
※ATX電源2台の場合、3.5インチHDDはラジエーター用取付穴を利用しての取り付けとなります。

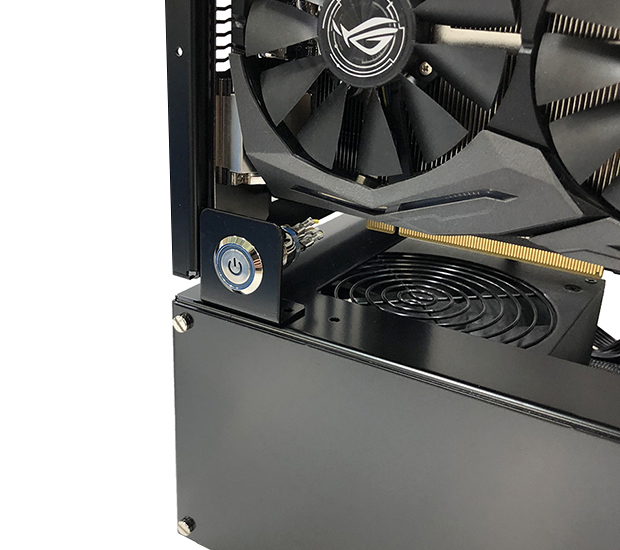

■ ATX電源を2台取り付ける場合は電源スイッチ取付位置の変更が必要です。スイッチ金具付属。
※従来の電源スイッチ穴を塞ぐ、キャップも付属しております。




■ 日本製 / 自社一貫生産
  企画・設計・製造・梱包までの一連の過程をすべて日本国内で行う、正真正銘の国産品です。
  すべての製品に「一品入魂」の想い込めて、手作業で丁寧に仕上げます。





N-FRAME-EATX 概要スペック
・製品名:オープンフレーム ver.E-ATX
・型番:N-FRAME-EATX / JAN:4562198674488
・対応マザーボード:mini-ITX ・ mini-DTX・micro-ATX・ATX・Extended-ATX・SSI-EEB
・グラフィックボード設置方法:通常設置 or 垂直設置 ※ライザーケーブル別売り
・対応ストレージ数:ATX電源 1台の場合 / 2.5インチ 最大10台・3.5インチ 最大4台
・対応ストレージ数:ATX電源 2台の場合 / 2.5インチ 2台・3.5インチ 2台
※搭載可能なストレージ数はパーツ構成により変わりますのでご注意下さい。
・拡張スロット数:8段
・対応電源:ATX電源 / 最大2台まで搭載可能です。
・水冷クーラー対応サイズ:120 / 140 / 240 / 280 / 360mm ※280mm以上は一部ネジ止めができません。
・CPUクーラー制限:無し
・電源スイッチ:有り(LED付電源スイッチ)
・製品重量:約3.5kg / 製品サイズ:横幅 約370mm×奥行 約190mm×高さ 約450mm(取っ手含まず)
・材質:鉄 / 処理:黒色塗装
・パッケージ内容:組立説明書・組立ネジ一式・LED付電源スイッチ・取っ手・ゴム足・ケーブルバンド
・パッケージ寸法:約400mm×400mm×70mm
・総重量:約3.9kg
・本製品はお客様組立品となります。


□注意事項
・一部のパーツ、または設置環境において、取付が出来ない場合が御座います。
・本製品の使用によって生じた直接又は間接的な傷・損害・故障については
 弊社はその責任を負わないものとします。
・お子様には本製品・付属品等に触れないようご注意下さい。怪我又は誤飲の恐れが御座います。
・仕様、外観など改良のため、予告なく変更する場合が御座います。ご了承下さい。
・画像等に記載されている製品名、会社名、ロゴ等は各社の商標または登録商標になります。
・切断面のバリ取りは入念におこなっておりますが、取付の際に怪我のないようご注意下さい。
・製造工程において、軽微な擦り傷・塗装ムラ等が生じる場合が御座います。ご了承下さい。
・本製品はオープン構造になっているので、定期的にメンテナンス及び清掃をお願い致します。
