資料編

８ｃｍ静音ファン[2000rpm以下]

回転数 最大風量 最大静圧 軸受け 騒音 パルス
山洋 N401 1450/1360 0.48m3/min 9.8 B:ボールベアリング 13 ○
ニデック PS6A 1450 0.52m3/min 9.4 S:NBR 13 ○
PAPST NGL 1500 0.55m3/min − S:スリーブベアリング 12 ×
ニデック PS3A 1600 - − S:NBR 15 ○
Silencer 1600 0.55m3/min 13.6 B:ボールベアリング 16.3 ×
山洋 L401 1850 0.65m3/min 14.7 B:ボールベアリング 16.4 ○
Panaflo 12L 1900 0.71m3/min 16.3 HWB[流体軸受け] 21 ○


アキバ巡礼    2001/09/30.　10/06.随時更新！
「Under The 500円 Fan」を求めて

今回のＦａｎ情報はいわゆる「安Ｆａｎ」を求めてアキバを旅してみました。
条件は新品である事、コネクターの有無は問わない。
お買い得指数、コメントは管理者の独断と偏見があります、御了承下さい。
※Ｆａｎは１２Ｖで回しています。

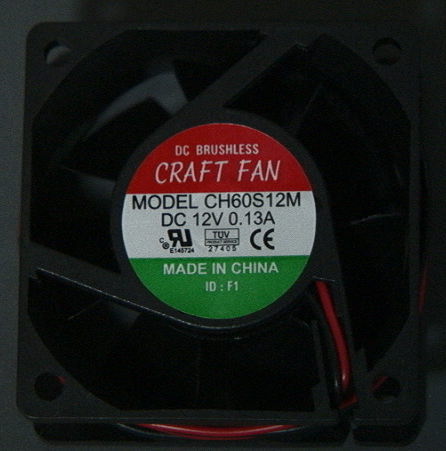

　１．購入価格４８０円
DOS/Vパラダイス本店
「CRAFT FAN」
６ｃｍファン　4pinコネクター付き
「Just Cooler」と同じものです。
スリーブベアリング
12V駆動時では、静かでは無かった。
製造元
ACT-RX TECHNOLOGY社製
[JAW SHING ELECTRONIC]
お買い得指数　★★
お買い得指数　★★★ [5V化するなら]
 　２．購入価格６８０円
フリージアサポート200%
「CRAFT FAN」
８ｃｍファン　4pinコネクター付き　
スリーブベアリング/2400rpm/30db
※5V静音ファンとして掲示板で
一躍有名に！以前は４８０円で
売られていました。
12V駆動時では、静かでは無かった。
製造元
ACT-RX TECHNOLOGY社製
[JAW SHING ELECTRONIC]
お買い得指数　★★
お買い得指数　★★★ [5V化するなら]
 　３．購入価格４８０円
DOS/Vパラダイス本店
「CRAFT FAN」
９ｃｍファン　4pinコネクター付き
スリーブベアリング
CRAFT FANは、サイズを問わず
当たりorはずれが多い事でも有名。
12V駆動時では、静かでは無かった。
製造元
ACT-RX TECHNOLOGY社製
[JAW SHING ELECTRONIC]
お買い得指数　★★
お買い得指数　★★★ [5V化するなら]
　４．購入価格２９９円
アキバオー
フレーム横に「YATE LOON」表記
８ｃｍファン　4pinコネクター付き
スリーブベアリング
超高速回転並の騒音
超低速回転並の風量
作りも悪い。 [フレーム構造最悪]
ゴミｆａｎです。
お買い得指数　×		 　５．購入価格５８０円
フリージアサポート200%
８ｃｍファン　パルスセンサー付き
3pin／4pinコネクター付き
0.1A低速ファン
スリーブベアリング
カリカリ音が耳につくが、静かです。
お買い得指数　★★
 　６．購入価格４８０円
フリージアサポート200%
８ｃｍファン　4pinコネクター付き
0.12A　ミドルファン
スリーブベアリング
左のファンも同様ですが
スリーブ独特のカリカリ音がします。
お買い得指数　★

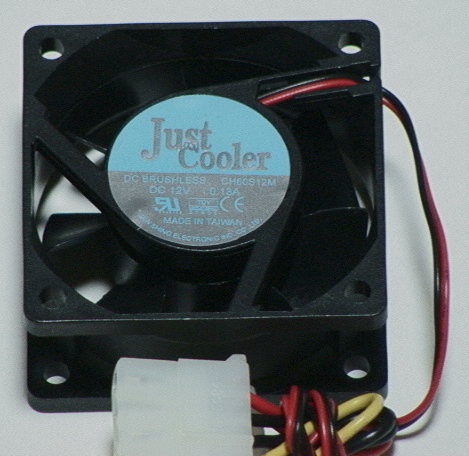

　７．購入価格４８０円
６ｃｍファン　4pinコネクター付き
「Just Cooler」として
Justy [トライコーポレーション]で発売。
現在は取扱が無いようです。
スリーブベアリング
12V駆動時では、静かでは無かった。
「CRAFT FAN」と同じ物。
製造元
ACT-RX TECHNOLOGY社製
[JAW SHING ELECTRONIC]
お買い得指数　★★		 　８．購入価格４８０円

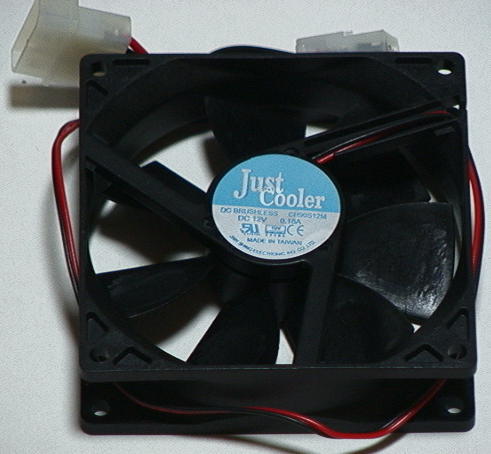

９ｃｍファン　4pinコネクター付き
「Just Cooler」は
ファンの名称です。
スリーブベアリング
12V駆動時では、静かでは無かった。
Just Coolerも、サイズを問わず
当たりorはずれが多い事でも有名。
「CRAFT FAN」と同じ物。
製造元
ACT-RX TECHNOLOGY社製
[JAW SHING ELECTRONIC]
お買い得指数　★★
 　９．購入価格　不明

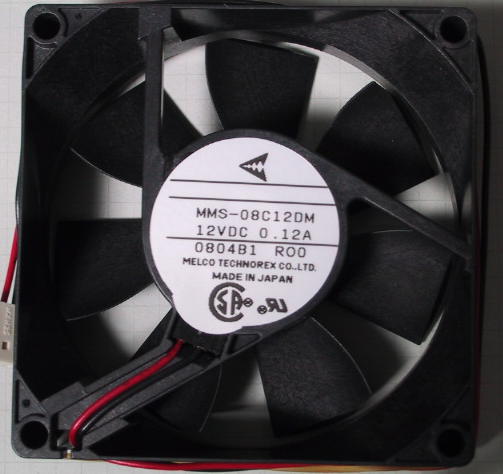

　１０．購入価格２００円
８ｃｍファン　コネクター無し
MELCO製となっていますが
三菱製だと思います[推測]
0.12Aミドルファン
右のファン同様軸受けの構造も
しっかりしています。
作動音も静かな方です。
スリーブベアリング
お買い得指数　★★
 　１１．購入価格５００円
８ｃｍファン　コネクター無し
三菱製
ボールベアリング
0.1A低速ファン
作動音は静かではない、カラカラ音が
やや耳障りです。
お買い得指数　★		 　１２．購入価格４８０円
フリージアサポート200%
８ｃｍファン　4pinコネクター付き
スリーブベアリング
ニデックNBRに似た感じの音。
ややうるさい。
お買い得指数　★

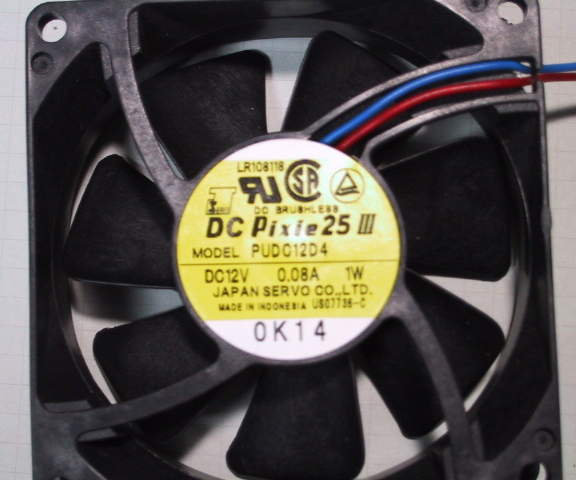

　１３．購入価格２００円
８ｃｍファン　コネクター無し
日本サーボ製
ボールベアリング
0.08A　低速ファン
2150rpm / 26db
今回の巡礼で特に印象に残ったファンです。
全てにおいて良好。[右も同じ]
お買い得指数　★★★

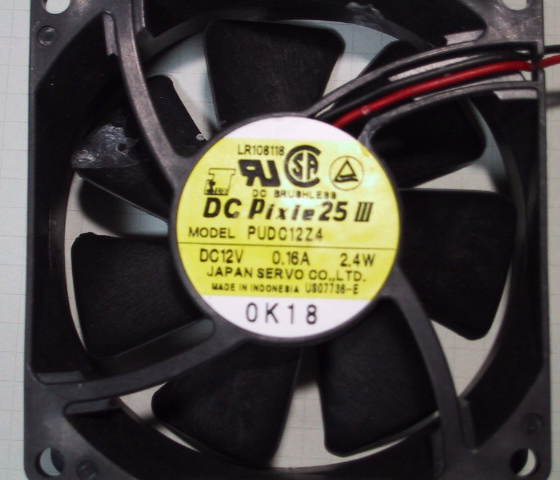

 　１４．購入価格２００円
８ｃｍファン　コネクター無し
日本サーボ製
ボールベアリング
0.16A　高速ファン
3500rpm / 37db
軸受け構造はしっかりしています。
お買い得指数　★★
 　１５．購入価格３００円
サトームセンPC Island
８ｃｍファン　4pinコネクター付き
スリーブベアリング
高速ファン、騒音もそれなりに。
お買い得指数　★

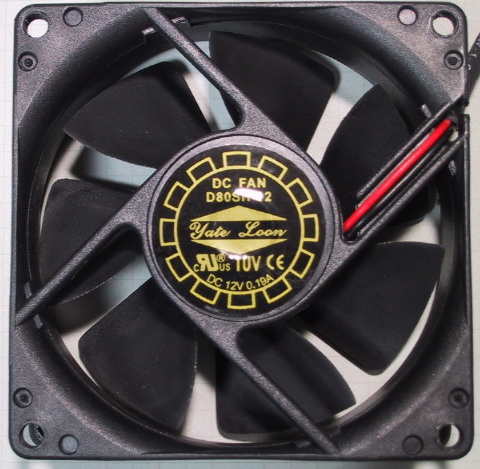

　１６．購入価格　300円
YATE LOON　社
3pinコネクター付き
スリーブベアリング／3000rpm
アキバオーで買った「YATE LOON」
とは、違いフレーム構造はしっかり
しています。軸受けは今ひとつ。
作動音はいい感じ。
 １７．購入価格　５００円
千石電商
パルスセンサー付き　コネクター無し
１０９Ｐ０８１２Ｆ４０１
2600rpm  26db  ボールベアリング
市場には殆ど出まわっていない
Ｆファン、羽根も８ｃｍ[２５ｍｍ厚]には
少ないＰタイプ。Ｆ４０１の標準コードを
使っていることから、客先指定の特注
ではなさそうです。・・・不思議ファン
山洋に3000個発注してもこの値段では
仕入れられません。超お買い得!!
お買い得指数　★★★

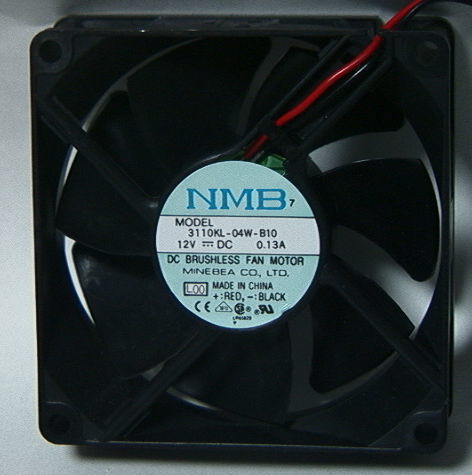

 １８．購入価格　３００円
千石電商 [だったかな?]
コネクター無し

2150rpm  22db
ボールベアリング
どちらかと言うと、うるさいです、
回転数の割に・・・。

お買い得指数　★

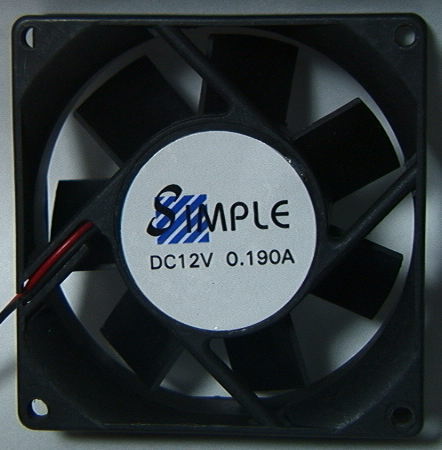

１９．購入価格　２８０円

いかにも怪しそうなファン。
やっぱり怪しいです、ラベルを剥がすと・・。
右に続く。
お買い得指数　×

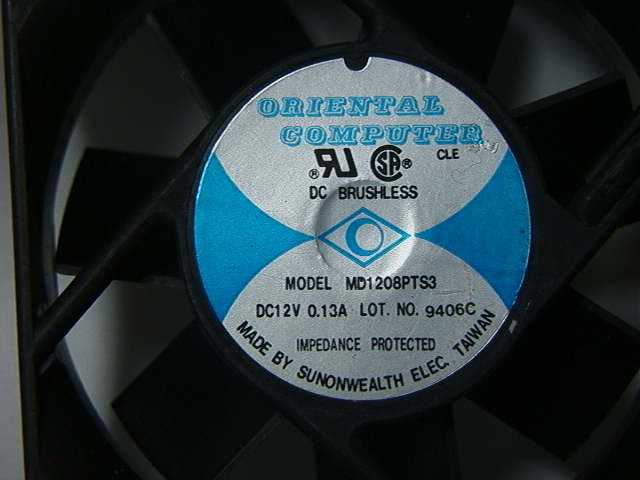

 ラベルを剥がすと「SUNON」製!!
それも0.19Aから0.13Aに!!
型番から見ても0.13A/2300rpm/25db
SUNON製スリーブベアリングファンです。
この羽根の形状は今では見ないタイプ。
現行[1208PTS3]の方が、はるかに良い。
 ２０．　購入価格　５００円
フェイス
８ｃｍファン　4pinコネクター付き
0.14A　スリーブベアリング
軸受け、フレームの作りもしっかり
しています。
比較的静かです。　風量も◎
お買い得指数　★★★

まだ、まだ続きます。随時更新していきます。

５Ｖで回してみる!!
準備

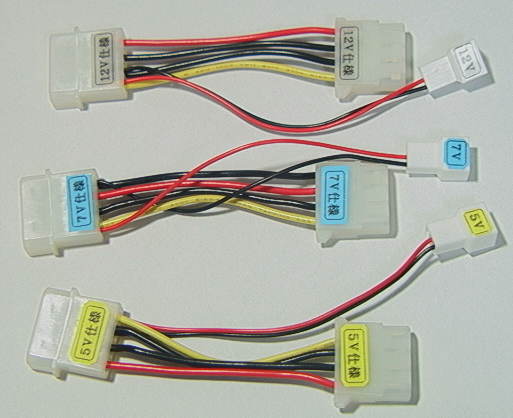

4pin⇒3pin変換ケーブルを5V用、7V用[下記参照]を作る。
このケーブルで供給出来るのは、3pinだけなので、
ファン側のコネクターも3pinに付け替える。
※この改造ケーブルで7Vを供給する方法は危険という指摘を頂きました。2001/10/18.

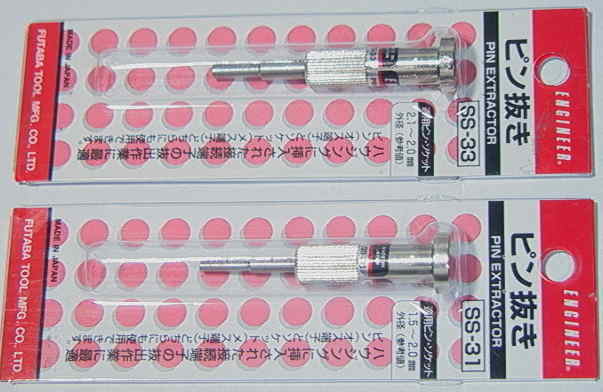

ピン抜き [4pinコネクタ用]
[オス、メス用]
有れば、便利な工具		 4pin⇒3pin変換ケーブル
5V用、7V用改造ケーブル[上記参照]
3pin供給電圧のみ変換

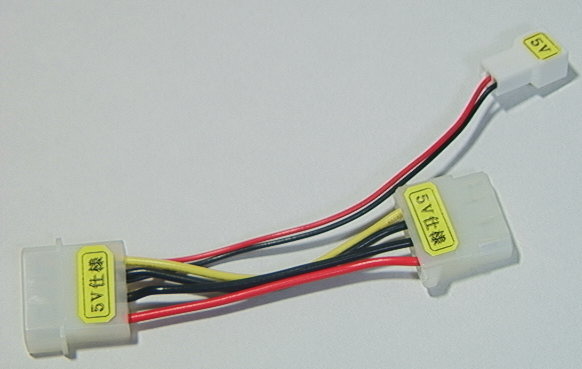

 5V用3pinケーブル
7Vは、殆どのメーカーで
サポートしてるので今回は
省略、5V にてテスト。

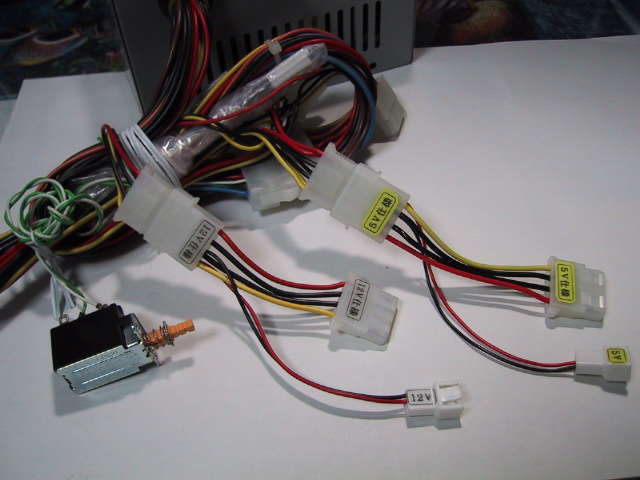

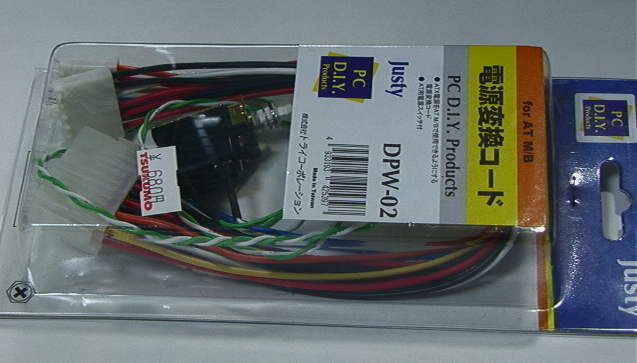

AT M/B用電源変換コード
これをATX電源に接続します。
付属のSWで電源の
ON/OFFが出来ます。

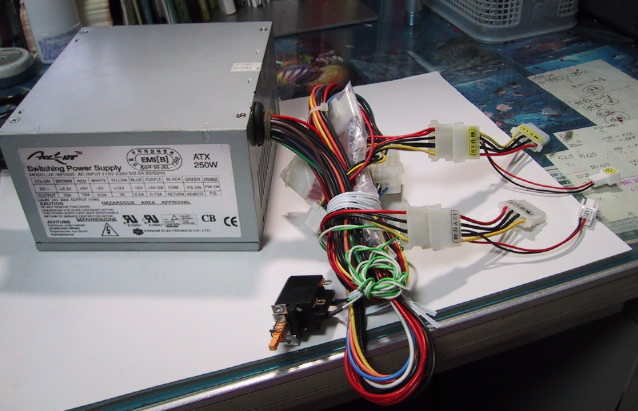

非常に便利な逸品。		 電源の準備
AT M/B用電源変換コードを接続。
4pin⇒3pin変換ケーブルの12V用、5V用を取り付ける。
※この電源はアキバで3980円で売られていた筐体に付いていた物です。
250Wなのですが、無音に近い超静音です。電源本体も異常に軽く、
PC用には、使いたくありませんがファンのテストには、最適。大当たりです!!


騒音は、風向き[方向]の、逆側を耳元で聴き、
風量は、風を頬に当てるという超原始的な方法で、あまりあてにはなりませんが・・・(^^;)
定格電流は12V使用時、銘板に明記されている数値です。

※ファンの5V化を推奨している訳ではありません。組み込まれたファンが起動に失敗すると
多くのリスクが待ち受けています。組み込む際には自己責任で!!

個体差によりばらつきが有りそうです。購入したファンが下記の結果になるとは限りません。

名称 定格A 5V 風量 騒音 感想
1.    CRAFT FAN  6cm 0.13 ○ △ ◎ サイズを問わず5V化に最適。
2.    CRAFT FAN  8cm 0.13 ○ △ ◎ 注1参照。　軸音は山洋ファンに近い。
3.    CRAFT FAN  9cm 0.18 ○ △ ◎ 風量も減りますが、とても静かです。
4.     ノーブランド FAN  8cm - ○ × ◎ 静音と言うよりは、「弱々しい」。　やはりゴミＦａｎ

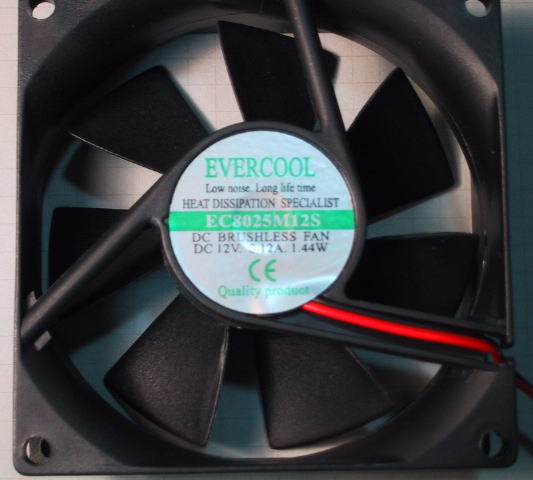

5.     EVERECOOL  8cm  [L] 0.1 ○ △ ○ NBRに近い軸音。カリカリ音が耳障り。
6.     EVERECOOL  8cm  [M] 0.12 ○ ○ △ 　　　　　　"
7.     JUST COOLER  6cm 0.13 ○ △ ◎  CRAFT FAN  6cmと同じ
8.     JUST COOLER  9cm 0.18 ○ △ ◎  CRAFT FAN  9cmと同じ

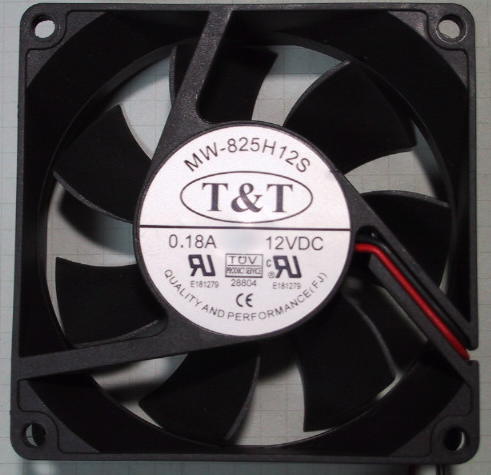

9.     T&T  8cm 0.18 ○ ◎ △ 元々高速ファンなので、静音化には不向き。
10.    MELCO  8cm 0.12 × − − 他力本願!!　自力で回れば風量、騒音＝○
11.   三菱  8cm 0.1 × − − 他力本願!!　[軸受け精度は今ひとつ。カラカラ音]

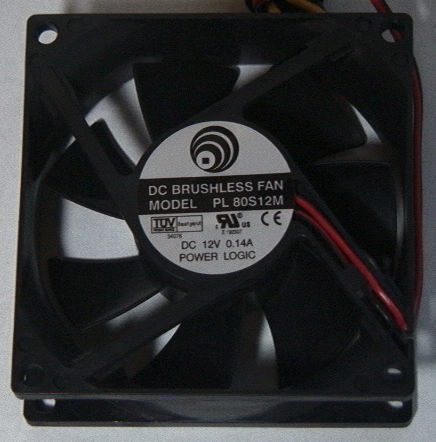

12.    POWER LOGIC  8cm 0.14 ○ ○ ○ NBRに近い軸音。カリカリ音が耳障り。静かな方です。
13.    日本サーボ  8cm [L]       0.08 × − − 回ろうと、努力しているのは認めます。
14.    日本サーボ  8cm [H]     0.16 × − − 他力本願!!　12Vでは、良かったのですが・・・。

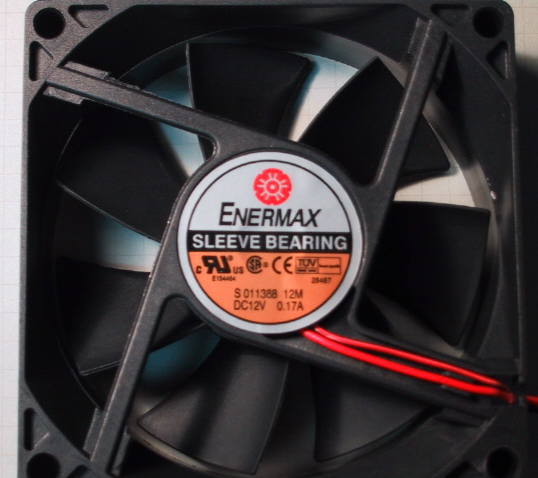

15.    ENERMAX  8cm 0.17 ○ ○ △ ニデックに近い軸音。カリカリ音が耳障り。
16.    YATE LOON 高速ファン 0.19 ○ ◎ ○ 5V駆動では、以外に静か。
17.　　山洋 8cm Fファン 0.13 ○ ◎ ○ Rタイプの羽根形状に比べると、ややうるさい。
18.　　ミネベア製 8cm [L] 0.13 ○ ◎ △ 風量はOK!　カラカラ音がうるさい。
19.　　Simple 8cm [SUNON] 0.13 ○ ○ △ 羽根形状からでしょうか、静かではない。
20.　　CF128025MS　　　　　　　 0.14 ○ ○ ○ 成績オール３!!　いい感じです。
21.　　　　　　　− − − − − −

他力本願：単独にて起動はしないが、手で回してあげれば回り出す。

注1：CRAFT FAN  8cmで今回３個購入しましたが、１個は5V起動不可。
１個は音ムラが気になりました。１個は大当たりでとても静かでした。
5V化静音ファンに最適ですが、当たりor外れが多いと言うデメリットも有り。

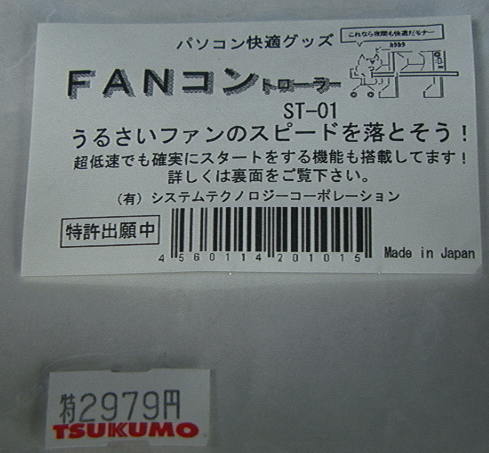

ＦＡＮコントローラー 試用記
今回は汎用性が高いＳＴ−０１で試用しました。
（有）システムテクノロジーコーポレーション製
購入価格　２９７９円 [ツクモ黒ビル]

1.
 2.
 3.

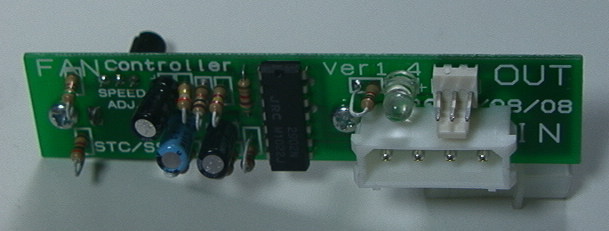

１．巷で流行のファンファンコントローラーを購入、使ってみました。

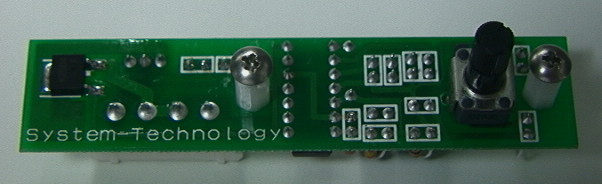

２．正面より、右黒つまみが、調整ボリューム。右いっぱいに回して100%の電力を供給。

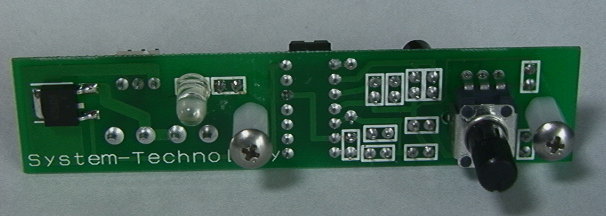

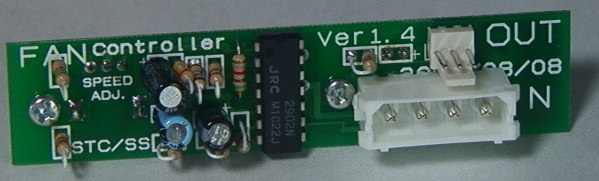

３．裏面。電源ケーブルを4pinコネクターに、ファンは3pinコネクターへ接続。
※ネジ穴寸法図が明記されているので、5in/3.5inbayの他、いろいろな箇所に取付出来る。
強く改善を希望する箇所。

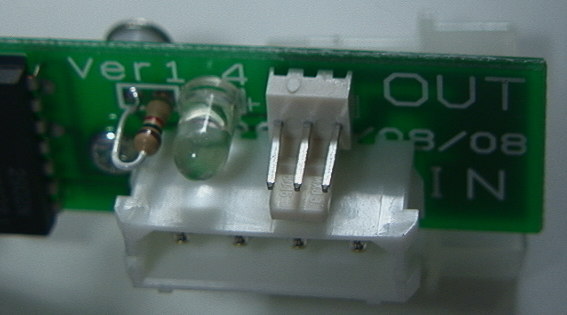

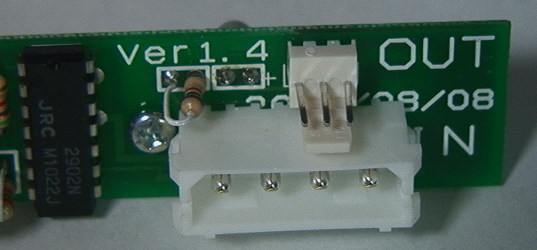

出力確認用のＬＥＤが、動作状況を視覚的に確認出来るのは、とても良いが、何故かＬＥＤが裏面に!!
これでは、実装した場合、確認できません。[ＬＥＤがなんの為に付けられたか判らなくなりますので。]
ST-03は、ＬＥＤが表面についています。ST-01、ST-02にも是非表面につけて頂きたいです。
4.
 5.
6.
.		 7.
改善後の正面 [ＬＥＤを表面に]
ボリュームつまみを回しながら
ＬＥＤで動作状況を確認できる。		 改善後の裏面。 ６．改善前
７．改善後
